mysql 8.0 무중단 migration 방법

Mon 22 July 2024

배경

배포에서 디비 마이그레이션이 있을 때, 서비스에 장애발생 여부를 확인 하기 어려워 중단배포를 하는 경우가 있습니다.

migration 시 일부 table lock이 발생하여 쿼리와 insert / update / delete 등 DML이 동작하지 않는 경우 서비스의 장애를 방생할 수 있습니다.

다만 최신 RDBMS는 무중단 migration 기술을 지원합니다.

실 서비스 중인 케어의 mysql 8.0을 기준으로 무중단 migration 기술소개와 동작원리, 중단, 무중단 마이그레이션 구분 방법 및 검증테스트 등 을 소개해드리려고 합니다.

배경기술

SQL

DDL(Data Definition Language)는 디비의 스키마를 정의, 수정, 삭제 등 관리 가능한 sql입니다. Table관련으로 CREATE, ALTER, DROP, TRUNCATE 등이 있습니다.

DML(Data Manipulation Language)는 디비의 table 내 개별 혹은 여러 row를 조회, 추가, 수정, 삭제 등 관리 가능한 sql입니다. SELECT, INSERT, UPDATE, DELETE 등이 있습니다.

DCL, TCL은 이번 범위가 아니여 넘어가겠습니다.

Table-Copy algorithm

이전 mysql 버전은 모든 DDL 동작에 table-copy algorithm을 사용했습니다. 이는 전체 table lock이 포함되며 table 데이터 크기에 따라 필요 시 수 시간의 시간이 소요 됩니다.

기본 원리는 전체 DML을 막도록 table lock을 걸고 데이터를 새로운 테이블에 복사하여 DDL을 적용합니다. 그 후 새로운 테이블 데이터를 기존 테이블에 복사하게 됩니다.

이 케이스가 중단배포의 가장 큰 원인이고 이를 줄이거나 없이 할 수 있다면 무중단 배포가 가능합니다.

Online DDL

mysql 8.0 InnoDB storage engine에서는 Online DDL이라는 기술을 지원합니다.

Online DDL이란 instance, in-place 테이블 변경이 가능하고 Concurrent DML을 지원합니다.

https://dev.mysql.com/doc/refman/8.0/en/innodb-online-ddl.html

위 공식 문서의 online DDL에 대한 특징을 설명한 문구입니다.

DDL Algorithm

instance:

instance DDL algorithm은 meta데이터만 변경합니다. 일부 SQL 혹은 조건이 맞는 경우에만 사용 가능합니다.

실제 데이터를 건들지 않기때문에 말 그대로 “바로” DDL을 실행 할 수 있습니다.

가능한 SQL과 조건은 아래에 자세한 설명으로 확인 하실 수 있습니다.

in-place:

in-place DDL algorithm이란 table copy 없이 최소한의 lock을 활용해 기존 구조를 유지하며 데이터를 수정하는 방법입니다.

LOCK=NONE 시 (아래 참고) concurrent DML을 지원하게 되는데, 필요한 데이터만(one row, meta data) lock을 사용합니다. DML이 종료 시 lock을 풀어주는 방식을 사용합니다.

copy:

이전 설명 한 table-copy algorithm 입니다.

in-place DDL Lock

LOCK은 in-place으로 수행되는 작업에 사용될 수 있으며, 작업 중 테이블에 대한 동시 접근 정도를 미세 조정하는 데 유용합니다.

instance 수행되는 작업에는 LOCK=DEFAULT만 지원됩니다. ALGORITHM 절은 주로 성능 비교를 위해 사용되며, 문제가 발생할 경우 기존의 테이블 복사 방법으로 돌아가기 위한 대안으로 사용됩니다. 예를 들어:

실시간 ALTER TABLE 작업 중에 테이블을 읽기, 쓰기 또는 둘 다 사용할 수 없게 만드는 실수를 피하려면 ALTER TABLE 문에 LOCK=NONE(읽기 및 쓰기 허용) 또는 LOCK=SHARED(읽기 허용)와 같은 절을 지정하십시오. 요청된 수준의 동시성이 사용 불가능한 경우 작업은 즉시 중단됩니다.

목표

무중단 배포, lock free DDL을 실행하기 위하여 아래의 조건을 만족시켜야 됩니다.

확인방법

일반적으로 온라인 DDL을 활성화하기 위해 특별한 조치를 취할 필요는 없습니다. 기본적으로 MySQL은 가능한 최소한의 LOCK으로 instance이거나 in-place으로 작업을 수행합니다.

DDL 작업의 측면을 제어하려면 ALTER TABLE 문에서 ALGORITHM 및 LOCK 절을 사용할 수 있습니다. 이 절들은 테이블 및 열 지정에서 쉼표로 구분하여 문장의 끝에 배치됩니다. 예를 들어:

ALTER TABLE tbl_name ADD PRIMARY KEY (column), ALGORITHM=INPLACE, LOCK=NONE;

서비스 영향을 최소화하면서 가능한 알고리즘을 확인해 보는 방법:

  1. ALGORITHM=INSTANT 옵션으로 스키마 변경을 시도
  2. 실패하면 ALGORITHM=INPLACE, LOCK=NONE 옵션으로 스키마 변경을 시도
  3. 실패하면 ALGORITHM=INPLACE, LOCK=SHARED 옵션으로 스키마 변경을 시도
  4. 실패하면 ALGORITHM=COPY, LOCK=SHARED 옵션으로 스키마 변경을 시도
  5. 실패하면 ALGORITHM=COPY, LOCK=EXCLUSIVE 옵션으로 스키마 변경을 시도

>> 1, 2번으로 되지 않는다면 DML을 멈춘 다음 스키마 변경을 해야 하는 작업임.

[blog.bespinglobal.com/post/mysql-online-ddl-별-적용-가능한-알고리즘-8-0-이상]

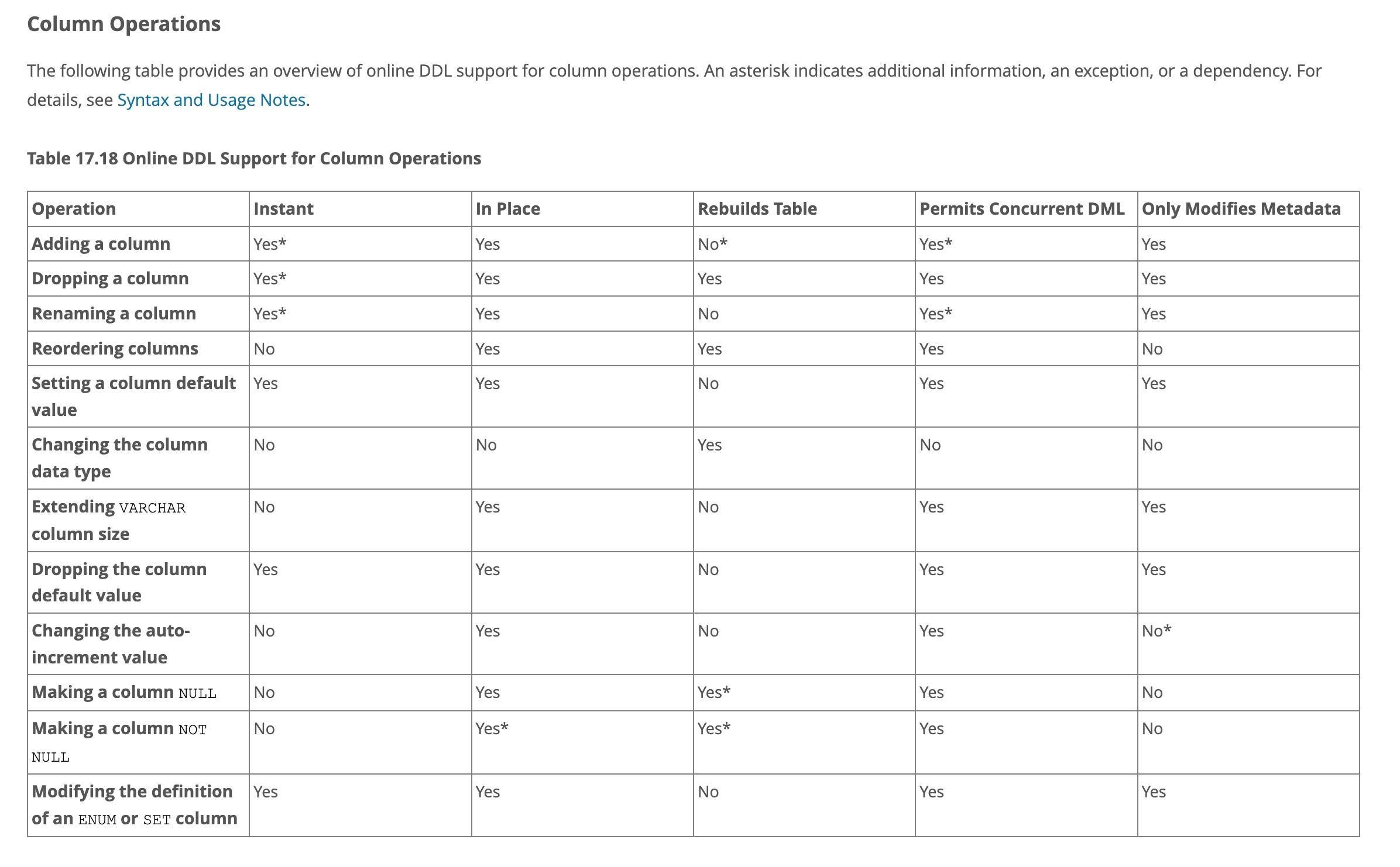

아래 링크에서 정리 된 table로 확인 할 수 도 있습니다:

https://dev.mysql.com/doc/refman/8.0/en/innodb-online-ddl-operations.html

Untitled

예시로 adding column DDL은 최악으로 in-place, lock=NONE(permits concurrent DML)인 것을 확인 할 수 있습니다.

주의할 점은 adding column DDL의 rebuilds table 예외는 아래와 같습니다.

가장 처음의 table physical storage format들은 아래와 같습니다.

django단 확인

sqlmigration 장고커멘드로 마이그레이션 시 실행되는 SQL을 확인 할 수 있습니다.

(venv) isaacpark@Isaacui-MacBookPro memo-service-backend % ./manage.py sqlmigrate ecg 0059
Invalid line: LOG_LEVEL = DEBUG

[*] Current Secret ID: [********-env]
[*] Current ENV file: [.env.isaacpark]
[*] AWS ENV: prod | IAM: isaac.park+prod@*****.com

--
-- Alter field cloud_status on ecgtest
--
ALTER TABLE `******` MODIFY `*****` integer NOT NULL;

검증 테스트

mysq 8.0.32(prod 버전) docker compose 실행

# Docker compose file of mysql 8.0.32
version: '3.8'
services:
  mysql:
    image: mysql:8.0.32
    ports:
      - 3306:3306
    environment:
      - MYSQL_ROOT_PASSWORD=secret
      - MYSQL_DATABASE=mydb
      - MYSQL_USER=myuser
      - MYSQL_PASSWORD=mypassword

기본 table 생성

-- create a table named TEST, with column A, B, C all int dafault 0
-- on database mydb
USE mydb;
CREATE TABLE TEST (
    id INT PRIMARY KEY AUTO_INCREMENT,
    A INT DEFAULT 0,
    B INT DEFAULT 0,
    C INT DEFAULT 0
);

테스트 데이터 추가

#!/bin/bash

# Insert 200,000 rows into the TEST table
for n in {1..200000}; do
    printf "INSERT INTO TEST (A, B, C) VALUES (%d, %d, %d);\n" $n $n $n;
done | mysql -h 127.0.0.1 -P 3306 -u root -p --init-command="USE mydb; SET sql_log_bin=off; SET GLOBAL innodb_flush_log_at_trx_commit=0;"

DML 테스트 코드

import mysql.connector
import random
import threading
import time

# Database configuration
config = {
    'user': 'root',
    'password': 'secret',
    'host': '127.0.0.1',
    'database': 'mydb',
}

# Function to perform random DML operations
def perform_dml_operations():
    conn = mysql.connector.connect(**config)
    cursor = conn.cursor()
    while True:
        try:
            operation = random.choice(['insert', 'update'])
            if operation == 'insert':
                cursor.execute("INSERT INTO TEST (A, B, C, D, E) VALUES (%s, %s, %s, %s, %s)",
                               (random.randint(1, 100), random.randint(1, 100), random.randint(1, 100), random.randint(1, 100), random.randint(1, 100)))
            elif operation == 'update':
                cursor.execute("UPDATE TEST SET A = %s, B = %s, C = %s, D = %s, E = %s WHERE id = %s",
                            (random.randint(1, 100), random.randint(1, 100), random.randint(1, 100), random.randint(1, 100), random.randint(1, 100), random.randint(1, 800_000)))
            conn.commit()
            print(f'{operation} operation completed')
        except Exception as e:
            print(f'Error: {e}')
        time.sleep(0.1)
    cursor.close()
    conn.close()

# Function to perform the DDL operation
def perform_ddl_operation():
    conn = mysql.connector.connect(**config)
    cursor = conn.cursor()
    cursor.execute("ALTER TABLE TEST ADD COLUMN D INT DEFAULT 0, ALGORITHM=INPLACE, LOCK=NONE")
    conn.commit()
    cursor.close()
    conn.close()

# Create threads for DML operations
dml_threads = []
for _ in range(5):  # Number of concurrent DML threads
    thread = threading.Thread(target=perform_dml_operations)
    thread.start()
    dml_threads.append(thread)

# Perform the DDL operation
perform_ddl_operation()

# Wait for DML threads to complete (optional)
for thread in dml_threads:
    thread.join()

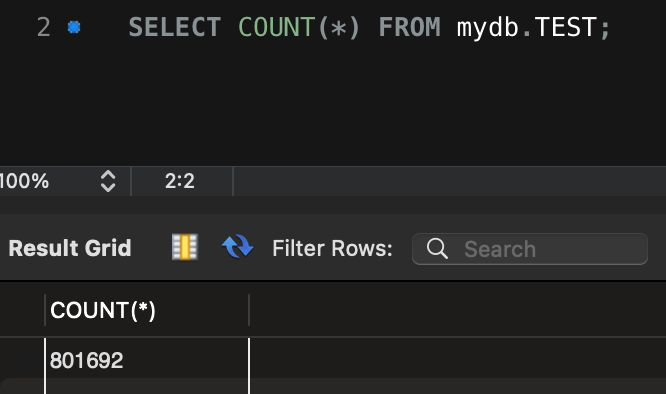

테스트 데이터 개수

Untitled

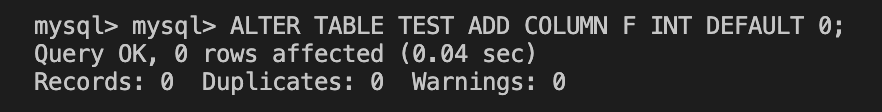

DDL 실행 시 소요시간

Untitled

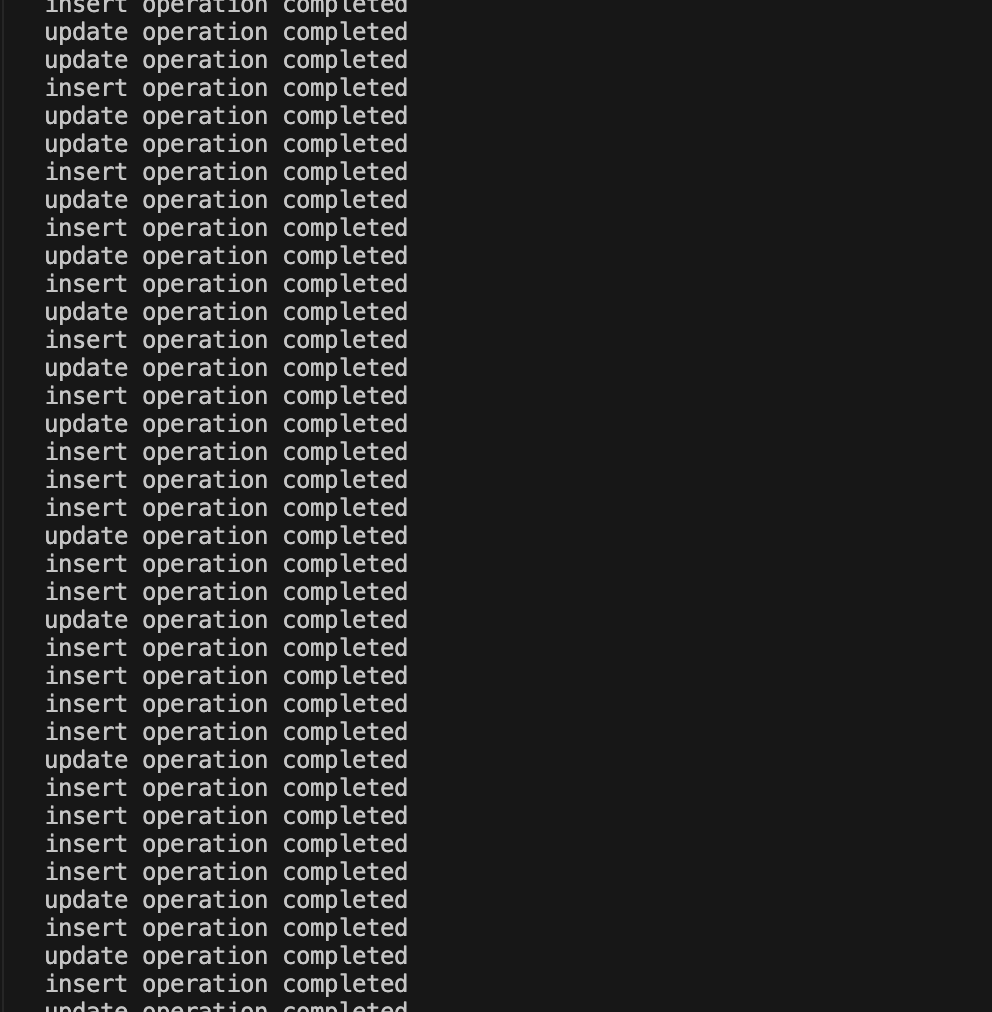

DDL 실행 시 DML 스크립트 로그:

Untitled

한계 및 대안

https://medium.com/daangn/mysql-online-ddl-faf47439084c 블로그에서 언급한 것 과 같이 간단한 DDL은 online DDL로 가능하지만, foreign key, index, primary key 등 변경이 큰 DDL같은 경우 불가능 한 경우가 있습니다. 이런 경우 pt-online-schema-change란 percona사의 마이그레이션 툴을 사용방법이 있습니다.

pt-online-schema-change는 MySQL 테이블에 비차단 방식으로 스키마 변경을 적용하는 Percona Toolkit의 도구입니다. 이 도구는 원하는 변경 사항이 포함된 새 테이블을 생성하고, 데이터를 원본 테이블에서 새 테이블로 청크 단위로 복사한 후 테이블을 교체합니다. 동적 청크 크기 조정을 지원하여 서버 성능에 미치는 영향을 최소화하고, 동시 접근 및 부하를 관리하는 옵션을 포함합니다. 이를 통해 다운타임을 줄이고 스키마 수정 동안 데이터 무결성을 유지합니다.
